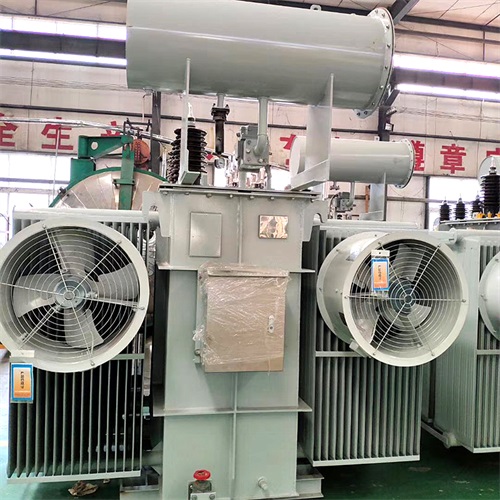

　　油浸式變壓器的結構相對復雜

，但主要由以下幾個關鍵部分組成：

　　鐵芯：

　　鐵芯是變壓器磁路的主要部分

，通常由硅鋼片疊制而成，以減少渦流和磁滯損耗

。

　　鐵芯的結構可分為鐵芯柱和鐵軛兩部分

，它們共同構成變壓器的骨架。

　　繞組(線圈)：

　　繞組是變壓器的電路部分

，由絕緣銅線或鋁線制成

。

　　繞組分為高壓繞組和低壓繞組

，它們分別繞在鐵芯上，通過電磁感應原理實現電壓的變換

。

　　繞組的結構形式多樣

，包括同心式和交疊式等。

　　油箱：

　　油箱是油浸式變壓器的外殼

，用于盛放變壓器油和容納鐵芯

、繞組等部件

。

　　油箱通常采用鋼板焊接而成，具有良好的密封性和散熱性能

。

　　變壓器油：

　　變壓器油是油浸式變壓器中不可或缺的絕緣和冷卻介質

。

　　它需要具備良好的絕緣性能

、散熱性能和穩定性，以確保變壓器的安全運行

。

　　附件與保護裝置：

　　儲油柜(油枕)：安裝在油箱上

，用于調節油量，保證油箱內經常充滿油

，并減少油和空氣的接觸面

，防止油被過速氧化和受潮

。

　　氣體繼電器：安裝在油箱和儲油柜之間的管道上，用于檢測變壓器內部故障時產生的氣體

，并發出報警或跳閘信號

。

　　安全氣道(防爆管)：安裝在油箱頂蓋上，當變壓器內部發生故障時

，將油里分解出來的氣體及時排出

，以防止油箱爆炸或變形。

　　測溫裝置：如信號式溫度計

，用于監測變壓器油和繞組的溫度

，確保變壓器在允許的溫度范圍內運行

。

　　絕緣套管：安裝在油箱蓋上

，用于將線圈引線端引出油箱

，并使引線與油箱絕緣。根據電壓等級的不同

，絕緣套管的結構和材質也有所不同

。

　　分接開關：用于調節變壓器的輸出電壓，通常安裝在高壓側

。通過改變繞組的匝數比，達到調整電壓的目的

。

　　其他附件：如吸濕器(呼吸器)

、油標、放油閥門

、接地板等

，也是油浸式變壓器的重要組成部分，各自承擔著不同的功能

。

　　綜上所述，油浸式變壓器的結構圖可以大致歸納為以上幾個部分

。然而

，由于不同型號和規格的油浸式變壓器在結構上可能存在一定的差異，因此在實際應用中需要根據具體情況進行選擇和調整

。

　　請注意，以上內容僅供參考

，如需更詳細或?qū)I(yè)的信息

，建議查閱相關的電力工程技術手冊或咨詢專業的電力工程師

。
