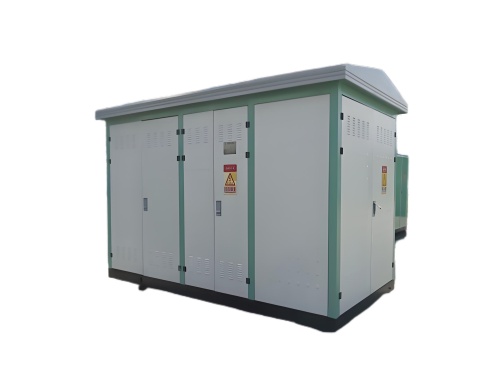

　　箱式變壓器接地的做法

　　箱式變壓器接地是保障設備安全運行

、防止觸電事故和雷電危害的關鍵措施

。接地系統需滿足電氣安全規范

，確保人身和設備安全

。以下是箱式變壓器接地的核心做法和注意事項：

　　一

、接地系統組成與功能

　　接地極(地網)

　　材料與尺寸：采用鍍鋅角鋼(50×50×5mm)或鋼管(直徑≥50mm

，長度≥2.5m)

，垂直打入地下

，間距≥5m

。

　　埋設深度：≥0.8m(凍土層以下)，確保低電阻接地

。

　　連接方式：用鍍鋅扁鋼(40×4mm)將接地極焊接成閉合環路

，減少電位差。

　　接地引線

　　導體選擇：用多股銅絞線(截面積≥25mm2)或鍍鋅扁鋼連接變壓器外殼與接地極

。

　　固定方式：引線需緊固

，避免松動或腐蝕，確保導電連續性

。

　　變壓器外殼接地

　　接地點設置：外殼底部或側面設專用接地螺栓

，引線直接連接至地網。

　　標識要求：接地點需明確標識“接地”字樣

，便于維護和檢查

。

　　中性點接地

　　低壓系統(380V/220V)：中性點直接接地，降低觸電風險

。

　　高壓系統(10kV及以上)：中性點通過消弧線圈或電阻接地

，限制單相接地故障電流。

　　二

、接地電阻要求

　　規范標準

　　一般要求：接地電阻≤4Ω(潮濕環境可放寬至≤10Ω)

。

　　高土壤電阻率地區：采用降阻劑、延長地網或深井接地等方式降低電阻

。

　　測量方法

　　工具：使用接地電阻測試儀(如ZC-8型)

。

　　步驟：斷開接地引線，將測試儀E端接接地極

，P

、C端接輔助電極，測量電阻值

。

　　三

、接地施工與維護要點

　　施工要求

　　防腐處理：接地極和引線需鍍鋅或涂防腐漆，延長使用壽命

。

　　焊接質量：接地極與扁鋼的焊接長度≥扁鋼寬度的2倍

，確保牢固。

　　標識與記錄：施工完成后，繪制接地系統圖并存檔

，便于后續維護

。

　　定期檢查

　　檢查周期：每年至少1次，雷雨季節前重點檢查

。

　　檢查內容：

　　接地引線是否松動

、腐蝕或斷裂。

　　接地電阻是否符合要求(電阻值上升需處理)

。

　　接地標識是否清晰

。

　　故障處理

　　電阻超標：增加接地極數量、延長地網或使用降阻劑

。

　　引線損壞：及時更換并重新緊固

，確保導電性。

　　四

、特殊場景處理

　　多臺變壓器并聯

　　接地要求：各變壓器外殼接地線需獨立連接至地網

，避免串聯。

　　中性點并聯：低壓側中性點需并聯接地

，確保電流均衡

。

　　雷電高發區

　　防雷接地：在變壓器頂部安裝避雷器，引下線直接連接至地網

。

　　等電位連接：將金屬構架

、電纜外皮等與地網可靠連接，減少電位差

。

　　五

、接地系統圖示例

　　plaintext[變壓器外殼]——(接地引線)——[接地極1]——(扁鋼)——[接地極2]——(扁鋼)——[接地極3] | [輔助電極(測量用)]

　　六、總結

　　箱式變壓器接地需嚴格遵循以下原則：

　　接地極與引線：確保材料

、尺寸和連接方式符合規范

。

　　接地電阻：定期測量并控制在≤4Ω(特殊環境≤10Ω)。

　　維護與檢查：定期檢查接地系統

，及時處理故障

。

　　特殊場景：根據并聯變壓器或雷電高發區需求，采取額外防護措施

。

　　通過以上措施

，可有效保障箱式變壓器的安全運行，降低觸電和雷電危害風險

。
