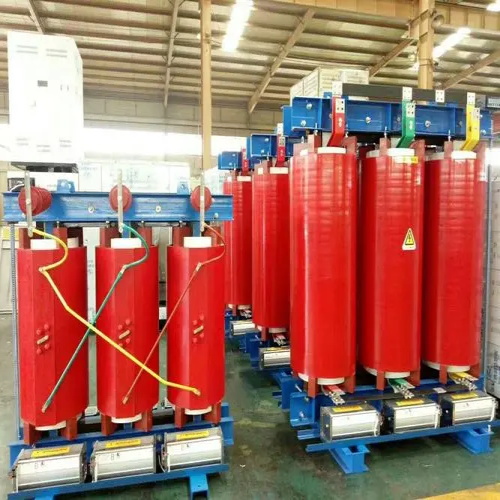

　　SCB13干式變壓器節能方案如下：

　　一

、材料與工藝優化

　　鐵芯材料升級

　　采用23R85高磁通、低損耗激光刻痕硅鋼片，通過激光處理改進晶粒結構

，降低磁滯損耗。

　　鐵芯疊片采用單片5或7步進疊片工藝

，減少接縫間隙

，降低工藝系數，使空載電流和空載損耗顯著下降

。

　　鐵芯表面覆蓋樹脂絕緣涂層

，增強耐潮濕和防銹性能，同時降低運行噪音

。

　　繞組設計改進

　　低壓繞組：采用箔式繞制技術

，提升安匝平衡性，增強抗突發短路能力

。

　　高壓繞組：使用無紡布及樹脂薄膜混合絕緣電磁線緊密繞制

，經真空樹脂澆注和固化，結構致密

，降低負載損耗

。

　　繞組電磁線規格根據容量及電壓合理選擇，確保散熱性能和降損效果

。

　　絕緣系統強化

　　樹脂混合料采用國外領先的混合方法和薄膜式真空除氧器

，消除氣泡，使局部放電量控制在5PC以下

，減少絕緣損耗

。

　　高壓和低壓線圈在真空壓力下澆注，實現樹脂絕緣封裝

，具有阻燃

、防爆、環保特性

。

　　二

、結構與散熱優化

　　鐵芯與線圈夾緊結構

　　鐵芯、夾件和線圈之間采用彈性件夾緊

，使線圈處于穩定壓緊狀態

，降低振動噪音，同時減少因松動導致的額外損耗

。

　　散熱效率提升

　　整體澆注的高低壓線圈筒壁內部預留縱向通風道

，支持自然冷卻或強迫風冷。

　　配備強迫風冷裝置(如冷卻風機)后

，輸出容量可提高20%

，適應高負載場景

。

　　采用波紋油箱、片式散熱器或熱管代替?zhèn)鹘y(tǒng)管式散熱器

，提高散熱效率

，降低溫升對能效的影響。

　　三

、智能監控與保護系統

　　溫控與保護裝置

　　在低壓線圈頂部預埋鉑電阻(Pt100)

，通過溫控器實時監測繞組溫升。

　　自動啟停冷卻風機

，并設有故障報警

、超溫報警和超溫跳閘功能，防止因過熱導致的能效下降或設備損壞

。

　　智能運維支持

　　部分型號內置光纖測溫傳感器和PLC智能控制器

，實現繞組溫度±1℃精準控制，延長設備壽命30%以上

。

　　通過智能系統優化運行參數

，減少不必要的能耗。

　　四

、負載管理與運行優化

　　合理選型與容量匹配

　　根據負載率(建議70-80%)選型

，預留合理冗余，避免“大馬拉小車”現象

，降低空載損耗

。

　　例如，1000kVA變壓器在負載率75%時運行

，能效最優

，損耗最低。

　　三相負載平衡調整

　　確保變壓器出口處電流不平衡度≤10%

，干線及分支線首端不平衡度≤20%

，中性線電流不超過額定電流的25%。

　　通過調整三相負載平衡

，可降低線損

，提高供電質量。

　　無功功率補償

　　配電變壓器因勵磁產生無功負荷

，降低功率因數

。通過動態無功補償裝置，提高系統功率因數至≥0.95

，減少無功線損

。

　　補償容量需分組設置，并配置合理自動投入控制

，以適應負載變化

。

　　五

、節能效果與案例驗證

　　能效指標對比

　　SCB13干式變壓器空載損耗比SCB10降低30%，負載損耗降低10%

，符合國家二級能效標準(部分指標接近一級)

。

　　以1000kVA變壓器為例

，SCB13型空載損耗為1.27kW

，負載損耗限制為7.31kW，顯著低于能效3級標準限值

。

　　實際應用案例

　　惠州黃沙洞溫泉度假區：置換SCB10-1600變壓器為SCB13型

，投資16萬元，每年節約電費1.2萬元

，預計13年回收成本

，年減排CO? 12.8噸，節約標準煤4.865噸

。

　　某數據中心項目：替換油浸式變壓器后

，PUE值從1.6降至1.45，變壓器故障率下降73%

，年節電成本超42萬元

。

　　城市快速路隧道群：采用多臺SCB13并聯運行，電壓波動范圍控制在±3%以內

，設備故障導致的停電事故率歸零

，隧道運營能耗降低28%。

　　六

、全生命周期成本優勢

成本項	SCB13干式變壓器	傳統油浸式變壓器
初始購置成本	+15%	基準
運行能耗成本	-38%	基準
維護成本	-60%	基準
報廢處理成本	-45%	基準
15年總成本	節省約218萬元	基準
