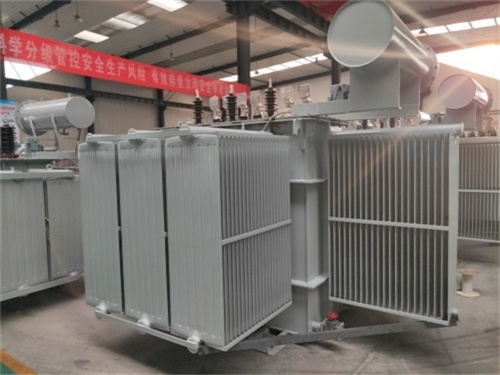

　　S22油浸式變壓器制造全流程解析

　　一

、核心部件制造工藝

　　鐵心制作

　　材料選擇：采用高導磁晶粒取向冷軋硅鋼片，全斜接縫疊積式結構

，鐵芯柱為多級階梯圓截面

，鐵軛與鐵芯等截面

，降低空載損耗

。

　　工藝流程：硅鋼片縱剪→橫剪→疊裝→緊固(綁扎帶或拉板)→檢測(空載損耗、噪聲)

。

　　關鍵控制：疊片精度需控制在±0.5mm以內

，確保鐵心磁路對稱性。

　　繞組制造

　　材料選擇：高壓繞組采用優質銅導線

，低壓繞組采用銅箔或扁銅線

，瓦楞油道設計增強散熱。

　　工藝流程：繞線(骨架安裝→導線繞制→層間絕緣)→干燥(105℃±5℃真空干燥)→浸漬(真空浸漆)→整形→檢測(直流電阻

、耐壓試驗)

。

　　關鍵控制：繞組軸向壓緊力需達到設計值的80%以上，防止短路時軸向位移

。

　　油箱及附件制造

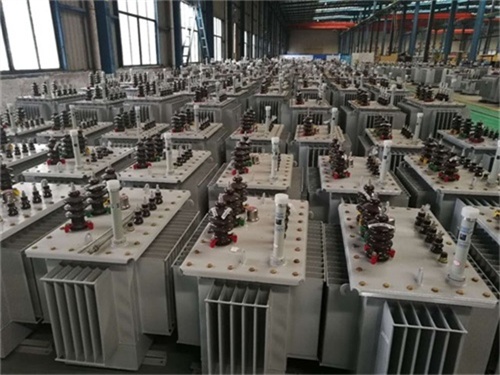

　　油箱結構：波紋壁設計

，兼具散熱與“呼吸”功能，取消儲油柜以降低整體高度

。

　　工藝流程：鋼板切割→焊接(氬弧焊)→噴砂除銹→噴漆(環氧富鋅底漆+丙烯酸面漆)→機械強度試驗(1.5倍額定壓力)。

　　附件安裝：壓力釋放閥(30~2000kVA標配)

、氣體繼電器(報警/跳閘端子可選)

、溫度計(玻璃溫度計管座伸入油內120±10mm)。

　　二

、總裝與試驗流程

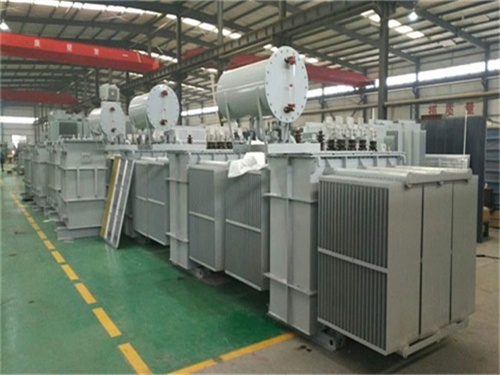

　　器身裝配

　　裝配順序：鐵心就位→低壓繞組套裝→高壓繞組套裝→分接開關安裝→引線焊接→絕緣處理(半疊包皺紋紙)

。

　　關鍵控制：繞組與鐵心間隙需均勻

，誤差≤2mm

，防止局部過熱。

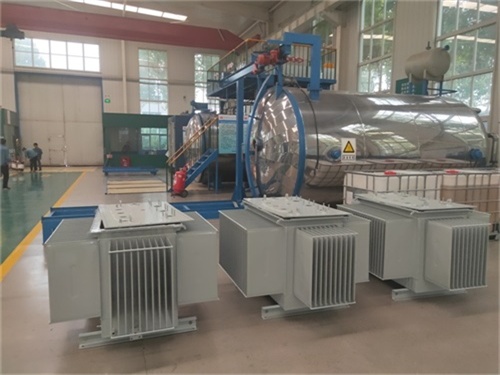

　　真空注油

　　工藝要求：真空度≤500Pa

，油溫控制在50~60℃

，注油時間≤4小時(從線圈出烘房至真空注油完成)。

　　目的：徹底去除潮氣

，防止絕緣油老化，提升電氣性能

。

　　出廠試驗

　　例行試驗：

　　繞組電阻測量(不平衡率≤2%)。

　　電壓比測試(誤差≤±0.5%)

。

　　空載損耗/負載損耗測試(符合GB 1094.1標準)

。

　　絕緣試驗(工頻耐壓60kV/1分鐘，沖擊耐壓75kV)

。

　　特殊試驗：

　　局部放電量測量(≤10pC)

。

　　溫升試驗(頂層油溫升≤55K，繞組溫升≤65K)

。

　　三、S22型號技術優勢

　　能效提升

　　采用電磁優化設計與多重屏蔽技術

，空載損耗較S11型降低15%~20%

，負載損耗降低10%~15%

。

　　能效等級達到一級(GB 20052-2020標準)，適用于節能要求嚴格的場景

。

　　環保性能

　　波紋油箱全密封結構

，變壓器油不與空氣接觸，無需定期油樣試驗

，減少維護成本。

　　符合RoHS標準

，絕緣材料可回收率≥95%

。

　　可靠性增強

　　鐵心夾件采用非磁性材料，降低雜散損耗

。

　　繞組緊縮帶綁扎工藝

，抗短路能力提升30%。

　　四

、典型應用場景

　　電力系統：10kV配電網絡，作為升壓/降壓變壓器使用

。

　　工業領域：冶金

、化工、礦山等粉塵較大場所

，波紋油箱防塵性能優異

。

　　新能源配套：風電場、光伏電站集電系統

，適應-40℃~+40℃環境溫度

。

　　五、制造案例參考

　　江蘇巨力電力設備有限公司：生產S22-400KVA油浸式變壓器

，采用進口冷軋硅鋼板與優質銅線，配置智能溫度控制系統

，應用于高層建筑

、商業區供電。

　　浙江長征電氣股份有限公司：S22-M全密封變壓器

，波紋散熱片彈性補償油體積變化

，海拔適用范圍≤1000m，環境溫度-40℃~+40℃

。
