　　S20電力變壓器是一種符合中國國家標準(GB 20052-2024)的高效節能型油浸式配電變壓器

，屬于新一代低損耗產品，廣泛應用于城網

、農網改造及工業

、商業配電場景。以下從技術特性

、應用場景

、性能優勢及選型維護四個方面展開分析：

　　一、技術特性：高效節能與環保設計

　　能效等級

　　標準依據：

　　符合GB 20052-2024《電力變壓器能效限定值及能效等級》

，S20為三級能效產品(部分企業可生產二級能效的S20改進型)

。

　　空載損耗較上一代S11型降低10%-15%，負載損耗降低5%-8%

。

　　典型損耗值(以400KVA為例)：

　　空載損耗：≤0.98kW(S11型為1.1kW);

　　負載損耗：≤4.5kW(S11型為4.8kW)

。

　　鐵心與繞組設計

　　鐵心材料：

　　采用高導磁硅鋼片(如武鋼30QH120)

，厚度0.23mm

，疊片系數≥0.97

，降低鐵損;

　　鐵心結構為全斜接縫，減少磁阻和噪聲

。

　　繞組工藝：

　　高壓繞組采用多層圓筒式結構

，層間絕緣采用Nomex紙，耐溫等級達220℃;

　　低壓繞組采用銅箔繞制

，改善電流分布

，降低雜散損耗。

　　冷卻與絕緣系統

　　冷卻方式：

　　ONAN(自然油循環自然空氣冷卻)：適用于額定容量≤630KVA;

　　ONAF(自然油循環強迫空氣冷卻)：容量≥800KVA時配置風機

，提升過載能力

。

　　絕緣油：

　　使用植物絕緣油(如FR3天然酯)，可生物降解

，閃點≥320℃

，防火性能優于礦物油;

　　礦物油型需滿足GB 2536標準，含水量≤20ppm

，耐壓≥35kV/2.5mm

。

　　過載與短路能力

　　過載能力：

　　符合IEC 60076-11標準，可在1.1倍額定負載下連續運行

，1.3倍負載下運行2小時(需溫度監控);

　　短路強度：

　　繞組抗短路機械力≥100kN(GB 1094.5-2013)

，通過動態短路試驗驗證。

　　二

、應用場景：覆蓋中低壓配電全領域

　　城網與農網改造

　　場景需求：

　　替換老舊高損耗變壓器(如SJ

、S7型)，降低線損(預計節能5%-10%);

　　適應分布式電源接入(如光伏

、風電)

，需具備雙向功率流動能力。

　　解決方案：

　　配置智能分接開關(如MR有載調壓開關)

，實現電壓自動調節;

　　集成光纖測溫傳感器

，監測繞組熱點溫度(精度±1℃)。

　　工業配電

　　場景需求：

　　負載波動大(如電焊機

、沖壓機啟動沖擊)

，需高過載能力;

　　環境溫度高(可達50℃)，需強化散熱設計

。

　　解決方案：

　　選用ONAF冷卻方式

，負載率可提升至80%;

　　增加散熱翅片面積，或采用熱管輔助散熱技術

。

　　商業建筑

　　場景需求：

　　對噪聲敏感(要求≤55dB)

，且需滿足消防規范(如NFPA 70E標準);

　　需與柴油發電機或UPS系統兼容

，支持備用電源切換。

　　解決方案：

　　采用降噪外殼設計(如吸音棉+隔聲板)

，噪聲控制在50dB以下;

　　配置快速壓力釋放閥(PRD)

，防止內部故障導致油箱爆炸。

　　新能源領域

　　場景需求：

　　光伏電站需適配晝夜負荷波動(負載率20%-100%);

　　儲能系統需變壓器支持雙向功率流動(如V2G充電樁)

。

　　解決方案：

　　開發雙向變壓器

，通過IGBT模塊實現電能雙向變換;

　　集成電池管理系統(BMS)接口，優化充放電策略

。

　　三

、性能優勢：節能、可靠

、環保

　　節能效果顯著

　　全生命周期成本低：

　　以400KVA變壓器為例

，S20型較S11型年節電量約1,200kWh(按80%負載率、年運行8,000小時計算);

　　10年運行周期內可節省電費約8,000元(按0.8元/kWh計算)

。

　　碳減排貢獻：

　　每臺S20變壓器年減少CO?排放約0.96噸(按國家標準碳排放因子0.8kg/kWh計算)

。

　　運行可靠性高

　　局部放電小：

　　采用真空浸漬工藝

，局部放電量≤5pC(GB/T 1094.3-2017)

，絕緣壽命延長至30年以上;

　　抗短路能力強：

　　繞組采用硬紙板筒結構，機械強度提升20%

，通過短路試驗后無永久變形

。

　　環保性能突出

　　可回收材料：

　　鐵心硅鋼片回收率≥95%，銅繞組回收率≥98%;

　　低噪聲設計：

　　優化鐵心磁通密度(≤1.65T)

，噪聲較S11型降低3-5dB(A)

。

　　四、選型與維護要點

　　選型原則

　　負載類型：

　　連續負載：按額定容量選型

，留10%-15%余量;

　　沖擊負載：選擇ONAF冷卻方式

，或配置軟啟動裝置。

　　環境條件：

　　海拔>1000m時

，按GB/T 1094.11修正絕緣距離;

　　環境溫度>40℃時

，需降容使用(每升高10℃，容量降低5%)

。

　　能效等級：

　　優先選擇二級能效產品(如S20-M-400/10)

，全生命周期成本更低。

　　安裝與調試

　　基礎要求：

　　油浸式變壓器需安裝在混凝土基礎上

，水平誤差≤0.5%;

　　油箱頂部與地面距離≥2.5m

，便于維護。

　　注油與排氣：

　　注入合格絕緣油后

，需靜置24小時并多次排氣

，防止氣隙導致局部放電

。

　　運行維護

　　定期檢測：

　　每3年進行一次油色譜分析(DGA)，檢測乙炔

、氫氣等故障特征氣體;

　　每年測量繞組直流電阻(不平衡率≤2%)和絕緣電阻(吸收比≥1.3)

。

　　故障處理：

　　輕瓦斯動作時，需檢查氣體成分(如CO?/CO比值判斷過熱或放電);

　　重瓦斯跳閘后

，禁止強行送電

，需徹底排查故障

。

　　總結

　　S20電力變壓器以高效節能

、高可靠性、環保設計為核心優勢

，是城網改造

、工業配電及新能源領域的理想選擇。其選型需綜合考慮負載特性

、環境條件及能效等級

，運行中需嚴格遵循維護規范，以確保長期穩定運行

。隨著“雙碳”目標的推進

，S20變壓器將逐步替代老舊高損耗產品，成為配電網絡的主流設備

。

相關產品

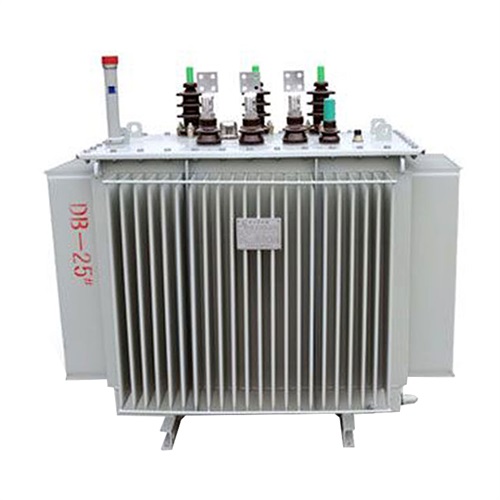

S20油浸式變壓器參數標準

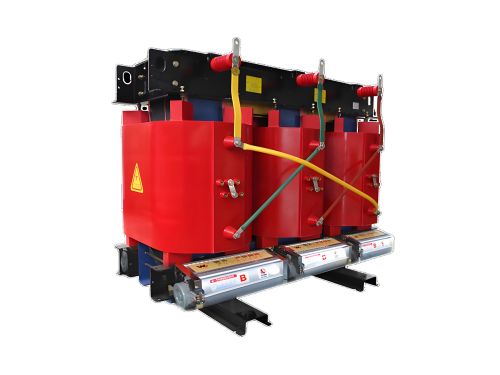

SCBH15-1600KVA非晶合金干式變壓器

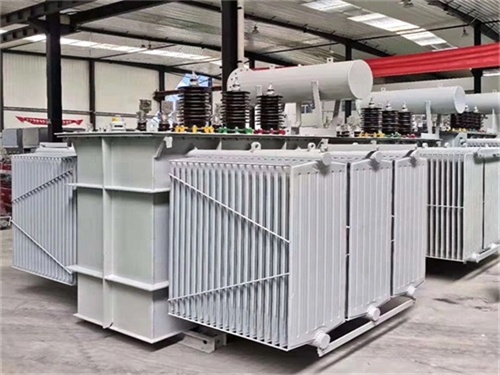

20000KVA油浸式變壓器

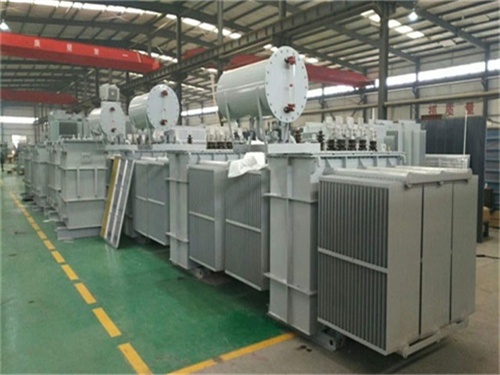

25000KVA電力變壓器

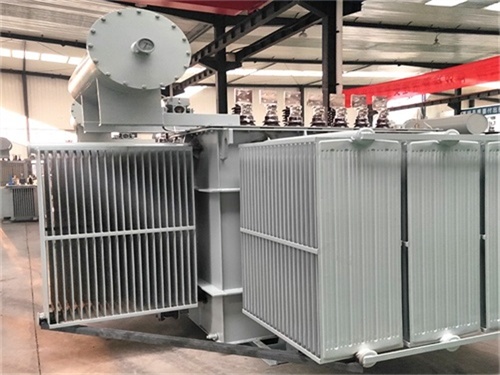

S22-630KVA油浸式變壓器

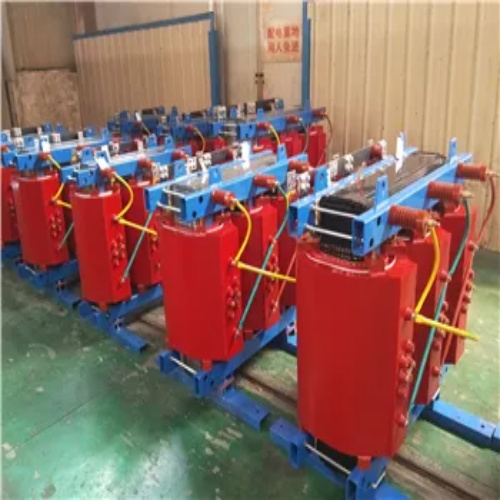

630KVA干式變壓器
