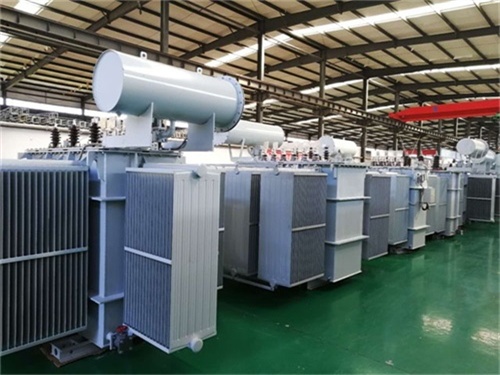

　　S20-5000KVA變壓器詳解

　　一

、產品定位與核心參數

　　型號含義

　　S20：代表新型節能系列油浸式變壓器，符合國家二級能效標準

，空載損耗較上一代(如S13)降低約15%-20%

。

　　5000KVA：額定容量為5000千伏安，適用于中大型電力負載場景

。

　　關鍵參數

　　電壓等級：常見配置為10kV/0.4kV，也可根據需求定制其他電壓等級(如35kV)

。

　　聯結組別：Dyn11(三相動力配電常用)

，具備抗諧波能力強、中性點電壓穩定等優勢

。

　　冷卻方式：油浸自冷(ONAN)或油浸風冷(ONAF)

，后者適用于高負載率場景。

　　防護等級：IP23(防滴水

、防直徑12mm固體異物)

，戶外型需加裝防雨罩。

　　二

、技術優勢與性能特點

　　高效節能

　　采用非晶合金或高導磁硅鋼片鐵芯，空載損耗降低至≤6.8kW(S20-5000KVA典型值)

，負載損耗優化至≤48kW(100%負載率)

。

　　符合GB 20052-2020《電力變壓器能效限定值及能效等級》二級標準，年節電量可達數萬度(對比S13系列)

。

　　可靠性與壽命

　　全密封結構：油箱采用波紋片膨脹散熱

，免維護周期長達10年以上。

　　抗短路能力：線圈采用半硬銅導線+撐條加固

，短路承受能力提升至額定電流的25倍(持續2秒)。

　　絕緣系統：F級絕緣材料(耐溫155℃)

，配合真空浸漬工藝

，壽命預期超30年。

　　環境適應性

　　海拔適應：≤1000m(高海拔地區需降容使用)

。

　　環境溫度：-25℃~+45℃(極端溫度需定制冷卻方案)

。

　　防護功能：可選配防雷、防爆

、溫度監測等智能模塊

。

　　三

、典型應用場景

　　工業領域

　　鋼鐵

、化工

、造紙等重工業的高壓電機驅動(如軋機

、風機)

。

　　數據中心、大型商業綜合體的備用電源系統

。

　　基礎設施

　　城市電網升級改造中的區域變電所

。

　　新能源發電(如光伏、風電)的并網配套變壓器

。

　　特殊場景

　　隧道

、礦山等封閉環境的通風供電系統

。

　　海外項目(需通過CE

、UL等國際認證)。

　　四

、市場供應與價格參考

　　主要生產廠家

　　江蘇巨力電力設備有限公司：提供非標定制服務

，支持電壓、容量

、調壓方式等個性化需求

。

　　河南地特力電氣有限公司：S20系列全容量覆蓋(2000KVA~12500KVA)，質保期3年

。

　　山東潤生變壓器有限公司：年產能超600萬KVA，產品出口東南亞

、中東地區

。

　　價格區間

　　基礎款：約12萬~18萬元/臺(10kV/0.4kV，標準配置)

。

　　定制款：根據調壓方式(有載/無載)

、防護等級、智能模塊等附加功能

，價格上浮20%~50%

。

　　批量采購：單臺價格可下浮5%~10%(10臺以上)。

　　五

、選型與使用建議

　　負載匹配

　　避免長期過載運行(建議負載率≤80%)

，防止線圈過熱加速絕緣老化

。

　　需配置無功補償裝置(如并聯電容器)

，功率因數建議補償至0.95以上

。

　　安裝與維護

　　基礎要求：混凝土基礎平整度誤差≤5mm，接地電阻≤4Ω

。

　　油位檢查：每月記錄油位曲線

，異常波動可能預示漏油或呼吸器故障。

　　油樣檢測：每2年取樣分析微水

、介損等指標

，超標需換油或再生處理。

　　智能升級選項

　　安裝在線監測系統：實時采集油溫

、負載、局部放電等數據

，預警潛在故障

。

　　配置智能調壓開關：根據電壓波動自動調整分接檔位，提升供電質量

。
