一

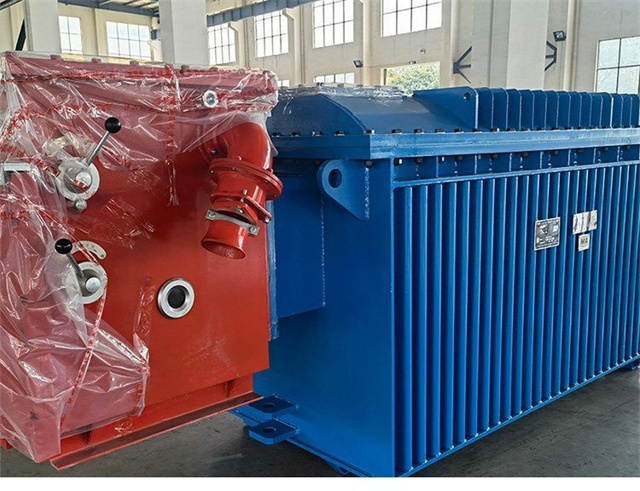

、礦用隔爆變壓器核心特性

1. 防爆性能

• 設計標準：符合GB 3836.1-2021《爆炸性環境 第1部分：設備 通用要求》及GB 3836.2-2021《隔爆型“d”》標準。
• 關鍵技術：
  • 隔爆外殼：采用高強度鋼板（如Q235B）焊接
    ，厚度≥8mm
    ，能承受1MPa內部爆炸壓力而不破裂。
  • 間隙防爆：外殼接合面間隙≤0.15mm
    ，長度≥25mm

    ，通過迷宮式結構阻止爆炸傳播。
  • 壓力釋放閥：超壓時自動開啟泄壓
    ，避免外殼永久變形

    。

2. 電氣性能

• 電壓等級：
  • 輸入：6kV/10kV（高壓側，適配礦井供電系統）
    。
  • 輸出：380V/660V/1140V（低壓側
    ，驅動井下設備）。
• 容量范圍：50kVA~2000kVA（常見型號：100kVA
  、200kVA

  、400kVA）。
• 效率：≥96%（空載損耗≤1.2%額定容量
  ，負載損耗≤4.5%額定容量）

  。
• 絕緣等級：H級（耐溫180℃），采用Nomex絕緣紙或硅橡膠浸漬工藝
  。

3. 環境適應性

• 防護等級：IP54（防塵
  、防濺水），部分型號達IP65

  。
• 溫度范圍：-20℃~+40℃（特殊型號可擴展至-40℃~+60℃）
  。
• 濕度耐受：相對濕度≤95%（無凝露）。
• 抗沖擊：通過GB/T 2423.5標準跌落試驗（1m高度自由跌落無損壞）
  。

二

、結構與工作原理

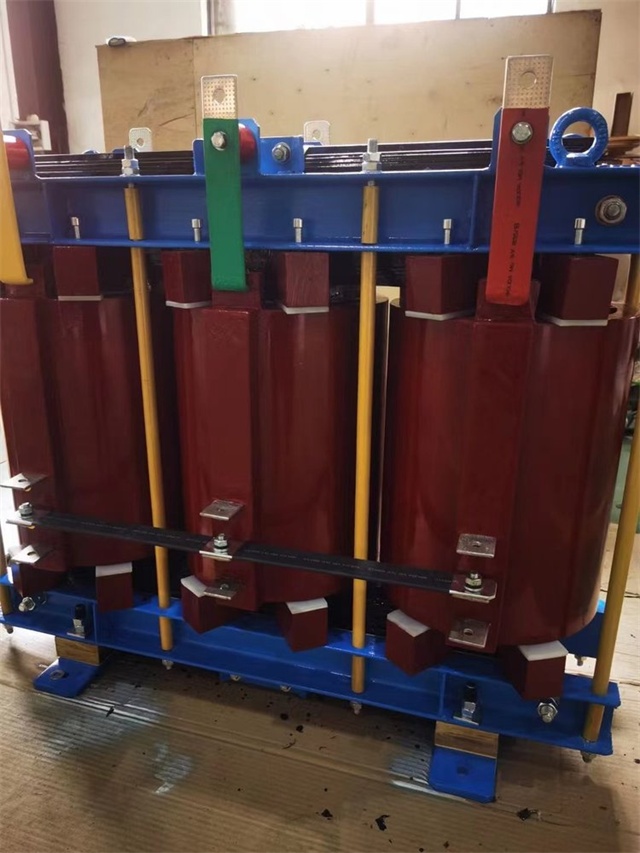

1. 典型結構

2. 工作原理

• 電磁感應：高壓側輸入交流電
  ，在鐵芯中產生交變磁通
  ，通過電磁感應在低壓側輸出電壓。
• 電壓調節：通過有載調壓開關（±5%分接）或無勵磁調壓（±2×2.5%分接）適應電網波動
  。
• 短路保護：低壓側配置熔斷器或斷路器
  ，動作時間≤0.1s（Isc=20In時）。

三

、選型與應用場景

1. 選型關鍵參數

2. 典型應用場景

• 綜采工作面：為采煤機
  、刮板輸送機供電（需1140V輸出）。
• 掘進工作面：為掘進機
  、局部通風機供電（需660V輸出）
  。
• 井下中央變電所：作為配電樞紐，連接高壓進線與低壓饋電開關
  。

四

、安裝與維護要點

1. 安裝規范

• 基礎要求：混凝土基礎水平度≤0.5%，固定螺栓扭矩符合設計值（如M24螺栓扭矩≥800N·m）
  。
• 電纜連接：
  • 高壓電纜采用壓接端子（接觸電阻≤10μΩ）
    。
  • 低壓電纜使用隔爆型格蘭頭，密封圈內徑與電纜外徑差≤1mm
    。
• 接地要求：外殼接地電阻≤4Ω
  ，接地線截面積≥25mm2（銅線）。

2. 維護周期與內容

3. 常見故障與處理

五、行業趨勢與技術創新

1. 智能化升級：
   • 集成溫度
     、瓦斯?jié)舛?div id="d48novz" class="flower left">
