　　scb10干式變壓器廣泛用于局部照明、高層建筑

、機場

，碼頭CNC機械設備等場所，簡單的說scb10干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器

。冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)

。自然空冷時

，變壓器可在額定容量下長期連續運行

。強迫風冷時

，變壓器輸出容量可提高50%。適用于斷續過負荷運行

，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大，處于非經濟運行狀態

，故不應使其處于長時間連續過負荷運行

。

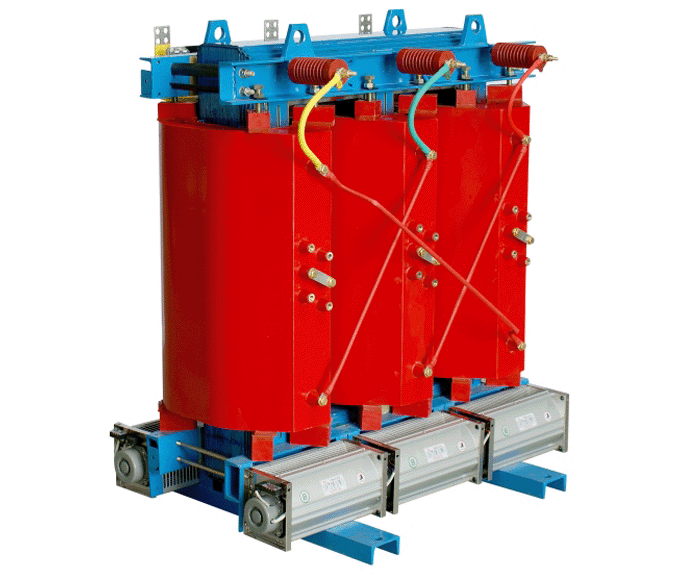

scb10干式變壓器

　　《2013-2017年中國scb10干式變壓器行業市場需求預測與投資戰略規劃分析報告》顯示，我國至今已成為世界上scb10干式變壓器產銷量最大的國家

。目前國外的各種高低壓電器產品

，占據著國內的一些重要市場，唯獨scb10干式變壓器從20 世紀末以后

，幾乎再?zèng)]有從國外進口，在國內的重點項目和重大工程中

，難覓國外scb10干式變壓器的蹤影

。

　　當前，城鄉電網建設步伐加速

，我國發電量和用電量與日俱增。通常而言

，每增加1kW 的發電量，需要增加11kVA 的變壓器總?cè)萘?而其中Satons配電變壓器約占全部變壓器總?cè)萘康?/3-1/2

。據估計

，干式配電變壓器約占全部配電變壓器的1/5-1/4。受電網建設投資的拉動

，變壓器行業景氣度較高

，2010 年以后產量將保持20%左右的增速。按照歷史經驗和變壓器電壓等級結構變化

，配電變壓器比例在40%左右，按照40%的比例計算

，今年我國新增scb10干式變壓器產量將達2億KVA 左右

。

　　近20年來，隨著世界經濟的發展

，scb10干式變壓器在全世界取得了迅猛的發展

，尤其是在配電變壓器中，scb10干式變壓器所占的比例愈來愈大

，據統計

，在歐美等發達國家中，它已占到配變的40～50%

。在我國

，約占到50%左右。從產量上來看

，我國自1989年第二次城網改造會議之后

，scb10干式變壓器的產量有了顯著的增長

，從20世紀90年代起

，每年大致以20%左右的速度遞增，1999年的總產量已逼近一萬MVA(該值已大大超過了10年前預測四千五MVA)

，而2002年的總產量達二萬MVA

，2004年已達三萬二千MVA。這樣的增速

，在世界上也是前所未有的。

　　從上述數據可見

，目前我國已成為世界上干式變產銷量最大的國家之一

，無論在工廠規模、產品的容量

、電壓等方面均已處于世界領先水平

。

　　結構類型

　　構造性能

　　⑴固體絕緣包封繞組

　?div id="jpandex" class="focus-wrap mb20 cf">、撇话饫@組

　　繞組兩個繞組中，電壓較高的是高壓繞組

，較低的是低壓繞組

　　從高低壓繞組的相對位置看

，高壓可分為同心式交迭式

　　同心式繞組簡單，制造方便

，均采用這種結構方式

。

　　交迭式，主要用于特種變壓器

。

　　結構特點

　　1.安全，防火

，無污染

，可直接運行于負荷中心;

　　2.采用國內先進技術，機械強度高

，抗短路能力強

，局部放電小

，熱穩定性好，可靠性高

，使用壽命長;

　　3.低損耗，低噪音

，節能效果明顯

，免維護;

　　4.散熱性能好，過負載能力強

，強迫風冷時可提高容量運行;

　　5.防潮性能好

，適應高濕度和其他惡劣環境中運行;

　　6.scb10干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統

，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動

、停止風機

，并有報警、跳閘等功能設置;

　　7.體積小

，重量輕

，占地空間少，安裝費用低

。

　　鐵芯

　　scb10干式變壓器

　　采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫

，使磁通沿著硅鋼片接縫方向通過。

　　繞組形式

　?div id="jpandex" class="focus-wrap mb20 cf">、爬p繞;

　?div id="jpandex" class="focus-wrap mb20 cf">、骗h(huán)氧樹脂加石英砂填充澆注;

　　⑶玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);

　?div id="jpandex" class="focus-wrap mb20 cf">、榷喙刹ＡЫz浸漬環氧樹脂纏繞式(一般多采用3

，因?yàn)樗苡行У姆乐節沧⒌臉渲_裂

，提高了設備的可靠性)

。

　　高壓繞組

　　一般采用多層圓筒式或多層分段式結構。

　　形式

　?div id="4qifd00" class="flower right">

、遍_啟式：是一種常用的形式

，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內

，(環境溫度20度時

，相對濕度不應超過85%)，一般有空氣自冷和風冷兩種冷卻方式

。

　?div id="4qifd00" class="flower right">

、卜忾]式：器身處在封閉的外殼內，與大氣不直接接觸(由于密封

、散熱條件差

，主要用于礦用，屬于防爆型)

。

　　⒊澆注式：用環氧樹脂或其它樹脂澆注作為主絕緣

，它結構簡單

、體積小，適用于較小容量的變壓器

。

　　特點結構

　　溫度控制系統

　　scb10干式變壓器的安全運行和它的使用壽命

，很大程度上取決于變壓器繞組絕緣的安全的可靠性。

　　冷卻方式

　　scb10干式變壓器冷卻方式分為自然空氣冷卻(AN)和強迫空氣冷卻(AF)

。自然空冷時，變壓器可在額定容量下長期連續運行

。強迫風冷時

，變壓器輸出容量可提高50%。適用于斷續過負荷運行

，或應急事故過負荷運行;由于過負荷時負載損耗和阻抗電壓增幅較大

，處于非經濟運行狀態，故不應使其處于長時間連續過負荷運行

。

　　技術參數

、使用頻率：50 / 60HZ ;

、空載電流：< 4 % ;

、耐壓強度：20000V / min無擊穿;測試儀器：YZ1802 耐壓試驗儀(20mA) ;

　　4、絕緣等級：F級(特殊等級可定制);

、絕緣電阻：≥2M歐姆測試儀器：ZC25B 一4 型兆歐表<1000 V);

、連接方式：Y/Y 、△/Y0

、Yo/△，自耦式(可選);

、線圈允許溫升：I00K;

、散熱方式：自然風冷或溫控自動散熱;

、噪音系數：≤30dB。

　　工作環境

　　1.0 - 40( ℃ )

，相對濕度<70%;

　　2.海拔高度：不超過2500 米;

　　3.避免遭受雨水、濕氣

、高溫

、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm 的距離;

　　4.防止工作在腐蝕性液體

、或氣體

、塵埃、導電纖維或金屬細屑較多的場所;

　　5.防止工作在振動或電磁干擾場所;

　　6.避免長期倒置存放和運輸

，不能受強烈的撞擊

。
