　　三相油浸式變壓器采用全充油的密封型

。波紋油箱殼體以自身彈性適應油的膨脹是永久性密封的油箱，油浸式變壓器已被廣泛地應用在各配電設備中。

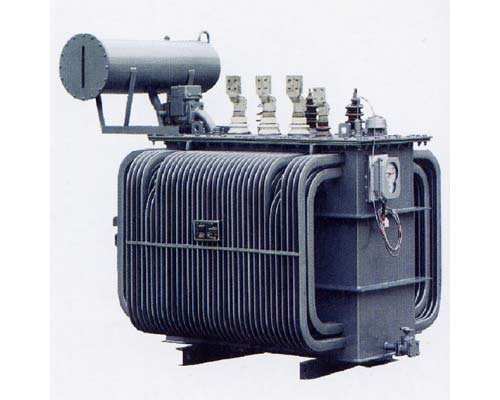

三相油浸式變壓器

　　油浸式變壓器正常使用條件:

　　1.海拔不超過1000m戶內或戶外

　　2.最高環境氣溫+40℃最高日平均溫度+30℃

　　3.最高年平均溫度+20℃最低氣溫-25℃

　　4.根據用戶要求可提供在特殊使用條件下運行的變壓器

。

　　油浸式變壓器性能特點:

　　a、油浸式變壓器低壓繞組除小容量采用銅導線以外

，一般都采用銅箔繞抽的圓筒式結構;高壓繞組采用多層圓筒式結構

，使之繞組的安匝分布平衡

，漏磁小，機械強度高

，抗短路能力強

。

　　b、鐵心和繞組各自采用了緊固措施

，器身高

、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構

，能承受運輸?shù)念嵳稹?/span>

、線圈和鐵心采用真空干燥，變壓器油采用真空濾油和注油的工藝

，使變壓器內部的潮氣降至最低

。

　　d、油箱采用波紋片

，它具有呼吸功能來補償因溫度變化而引起油的體積變化

，所以該產品沒有儲油柜，顯然降低了變壓器的高度

。

、由于波紋片取代了儲油柜，使變壓器油與外界隔離

，這樣就有效地防止了氧氣

、水份的進入而導致絕緣性能的下降。

、根據以上五點性能

，保證了油浸式變壓器在正常運行內不需要換油，大大降低了變壓器的維護成本

，同時延長了變壓器的使用壽命

。

　　500kV三相油浸式電力變壓器結構特征

　　1、鐵芯選用優質冷軋硅鋼片

，采用全斜無孔結構,旁柱采用玻璃絲帶綁扎

，上下鐵軛通過裝在夾片上的拉架用玻璃帶拉緊。鐵心采用低磁鋼板作拉板

，將上下夾件與鐵心牢固地連接成一個鋼體結構

，從而獲得較小的空載損耗和較低的噪音。

、根據變壓器容量的大小

，繞組采用圓筒式、螺旋式

、連續式等結構

，對于220kV及以上電壓等級的繞組,則采用糾結式或內屏式結構

，從而有效地改善了沖擊電壓分布，導線采用換位導線或復合導線

，以減少繞組的附加損耗

，并采用計算機模擬計算電場和繞組的沖擊特性，保證了繞組優良的電氣特性和沖擊強度

，在工藝上則采用有效的措施保證其安全

、可靠運行。

、變壓器器身壓緊結構采用整圓絕緣壓板

。套裝工藝采用繞組整體組裝，從而提高了產品的可靠性

。

、油箱采用平頂結構，箱壁焊有折板式加強鐵

，提高了油箱的機械強度

，為了降低變壓器的雜散損耗，大型變壓器在油箱內壁都裝有磁屏蔽

。

、為防止變壓器在運輸中產生器身位移，器身在油箱設有定位裝置

。采用密封式儲油柜，使變壓器油與大氣隔離避免油受潮和老化

，端部裝有指針式油位計

。根據變壓器油重，油箱頂部裝有兩個壓力釋放閥

，確保了產品的安全運行

。

　　2.執行標準

　　2.1GB1094.1—2—1996《電力變壓器》

　　2.2 GB1094.3.5—2003《電力變壓器》

　　2.3GB/T6451—1999《三相油浸式電力變壓器技參數和要求》

　　3.結構特點

　　3.1鐵心采用多級型45°全斜三級接縫疊積方式。

　　3.2產品表面經去銹

、去油

、磷化處理后噴涂底漆、面漆

，可以滿足治金

、石化系統及潮濕污穢地區的特殊使用要求。

　　3.3油箱采用波級式

，或膨縮式

。取消了儲油柜，箱蓋與箱沿完全焊死或用螺栓緊固

，廷長了變壓器油的使用壽命

。

　　3.4器身采用縱橫向新型定位結構

，使器身在長途運輸過程中不產生位移，同時所有緊固件加裝扣緊螺母

，確保產品在長途運輸過程中緊固件不松動

，滿足了現場不吊芯的要求。

　　3.5采用全密封油箱

、多功能油位計

，壓力釋放閥、信號溫度計

、氣體繼電器等防爆于一體的精選組件

，確保變壓器安全運行。該產品外形美觀

，體積小

，能減少實地安裝面積，是用戶理想的免維護優質產品

。
