　　在大容量的油浸式變壓器中，為使鐵芯損耗發出的熱量能夠被絕緣油在循環時充分帶走

，以達到良好的冷卻效果，常在鐵芯中設有冷卻油道。

　　2.繞組

　　繞組和鐵芯都是油浸式變壓器的核心元件

。由于繞組本身有電阻或接頭處有接觸電阻，由焦耳定律 可知要產生熱量。故繞組不能長時間通過比額定電流高的電流。另外，通過短路電流時將在繞組上產生很大的電磁力而損壞油浸式變壓器。其基本繞組有同心式和交疊式兩種。

　　油浸式變壓器繞組主要故障是匝間短路和對外殼短路

。匝間短路主要是由于絕緣老化，或由于油浸式變壓器的過負荷以及穿越性短路時絕緣受到機械的損傷而產生的。油浸式變壓器內的油面下降，致使繞組露出油面時，也能發生匝間短路;另外有穿越短路時，由于過電流作用使繞組變形，使絕緣受到機械損傷，也會產生匝間短路。 匝間短路時，短路繞組內電流可能超過額定值，但整個繞組電流可能未超過額定值。在這種情況下，瓦斯保護動作，情況嚴重時，差動保護裝置也會動作。 對外殼短路的原因也是由于絕緣老化或油受潮、油面下降，或因雷電和操作過電壓而產生的。除此以外，在發生穿越短路時，因過電流而使繞組變形，也會產生對外殼短路的現象。對外殼短路時，一般都是瓦斯保護裝置動作和接地保護動作。

　　3.油箱

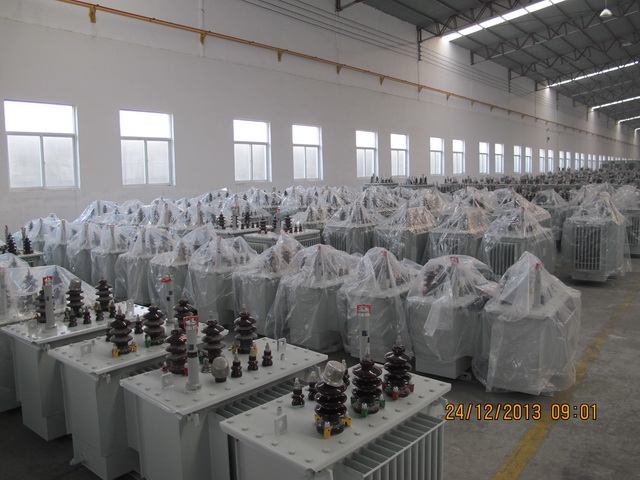

　　油浸式油浸式變壓器的器身(繞組及鐵芯)都裝在充滿油浸式變壓器油的油箱中
